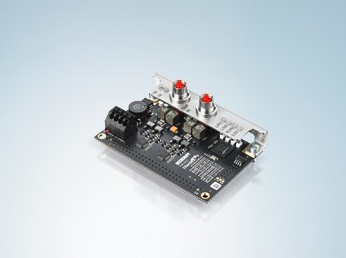

為幫助廣大用戶加速EtherCAT P設備的開發，德國倍福現已推出EtherCAT P研發工具FB1311。FB1311控制板專為EtherCAT P開發而設計，可與EL9800評估板結合使用。FB1311與FB1111使用同一款從站控制器芯片ET1100，并支持三種應用層接口：32位數字量IO、SPI、8/16位μC。EtherCAT P技術不僅用于為控制板本身供電，而且還提供24V Us和24V外部使用按鈕端子排。24V Us將用于FB1311控制板及EL9800 EtherCAT評估板的供電。24V Up可以提供功率用于外部接口集成電路。此外，F(xiàn)B1311還搭配了EtherCAT P M8樣品工具盒，包含各種法蘭、外殼和接頭。 此前，對于用戶特定的EtherCAT P實施，德國倍福還發布了EtherCAT P應用手冊作為EtherCAT P從站實施指南。該應用手冊包含了EtherCAT實施的相關擴展，包括連接器、電氣規范，以及EMC兼容設計的建議等。應用手冊還介紹了不同的設計要求，尤其是關于電源電壓的使用和連接，并描述了網絡中電流和電壓的計算依據。 用于 EtherCAT P 研發的 FB1311 控制板現已可接受訂貨，歡迎垂詢！更多關于EtherCAT P技術細節及應用手冊可登錄
